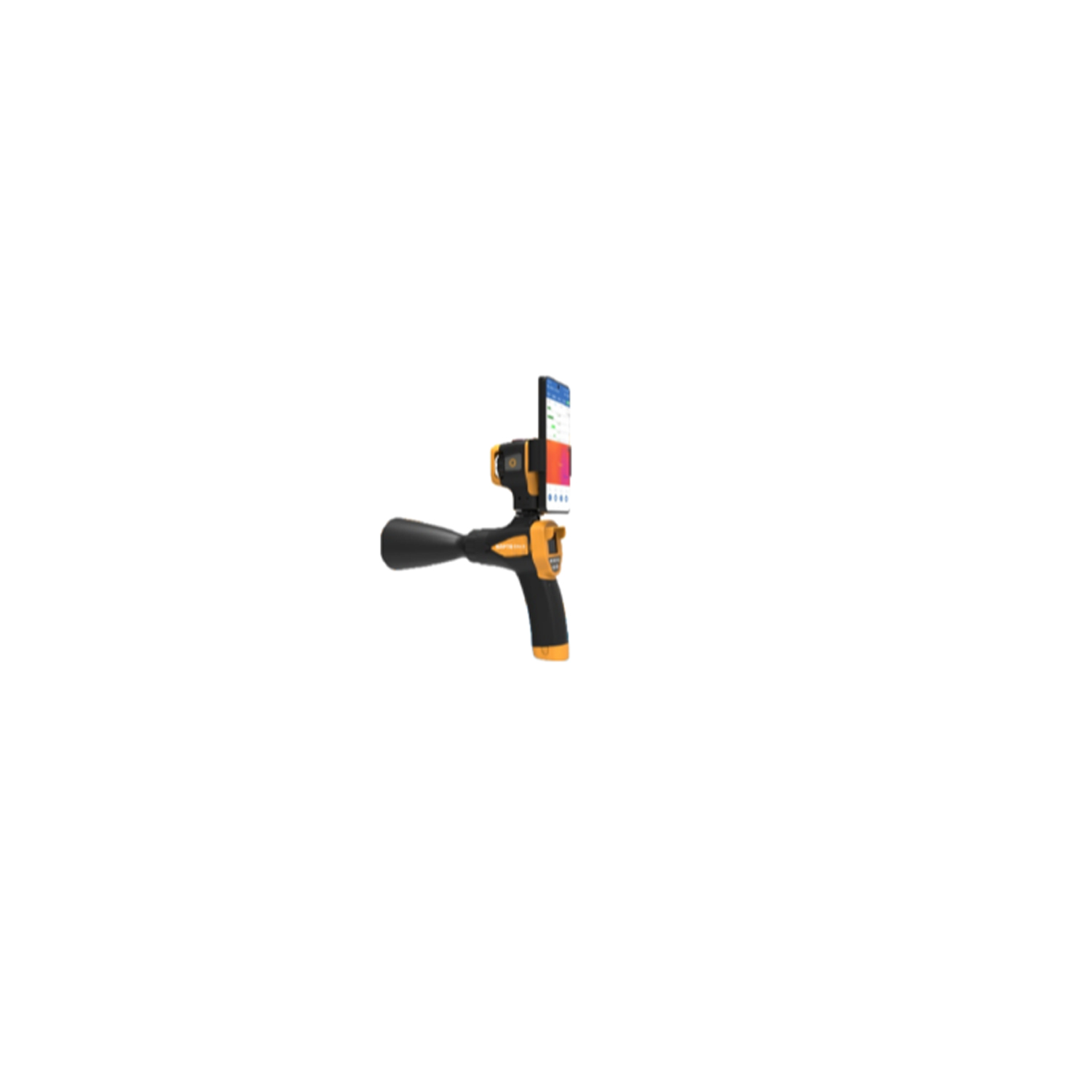

LSPEC U70 多功能管线巡检终端
LSPECU70多功能管线巡检终端可同时对电力设备进行局部放电和红外热像检测，显示幅值曲线、波形特征、红外图谱，采集局部放电声音，分析检测结果，保存检测现场环境和设备信息资料，生成实时检测报告。
详情
产品介绍
LSPEC U70 多功能管线巡检终端可同时对电力设备进行局部放电和红外热像检测，显示幅值曲线、波形特征、红外图谱，采集局部放电声音，分析检测结果，保存检测现场环境和设备信息资料，生成实时检测报告，并一键上传至云平台，实现对数据的统一管理、统一分析，且长久有效保存。
适用于检测变电站内或输配电线路上的各类刀闸、开关柜、绝缘子、变压器、避雷器、电缆接头、金具等非密闭电气设备的局部放电。
产品特点
1.局放传感器采用模块化设计(通用超声、远距超声、暂态地电压、红外测温)，实现多种手段的局部放电检测。
2.“框测温”红外热像模块采用多功能设计，支持中心点实时测温、温度点跟踪显示;支持“画中画”、“点测温”。
3.配置激光瞄准定位功能，实现对故障点的精准定位，同时配备有1亿像索摄像头，可以实时拍摄、记录故障点信息。
4.云平台可对仪器数据进行实时统计，便于工作负责人全面掌握巡检工作进展情况、故障率等重要数据。
5.利用分析主机采集位置信息，并按需生成运维地图，形成设备台账信息，全面掌握区域运行状态。
6.具有渐变色图谱、曲线图谱、特征图谱、相位图谱等的显示功能。内置相关电力设备参数、故障类型等。
应用领域
适用于检测变电站内或输配电线路上各电气设备的局部放电。
参数
超声波传感器
测量范围：0-60dBuV
分辨率：0.1dB
误差：±1dB
灵敏度：-65 dB
中心频率：40kHz
测量范围：0-60 dBmV
带宽：3~80MHz
TEV传感器
分辨率：0.1dBmV
误差：±ldBmV
分辨率：384x288
测温误差：+2°C/+2%F.S.
红外摄像头
像元间距：17um
焦距：13mm
可见光摄像头
像素：1.08亿
显示屏
手持检测机：1.46寸128x128全彩OLED
分析主机：6.67寸2400x1080FHD+触摸屏
信息输出
耳机接口：3.5mm插孔，标配16Ω降噪耳机
蓝牙：V4.2 EDR
Type-c接口：U盘，容量32G（请使用配套的U盘）
显示模式
均值、均值超限、峰值、渐变图
存储模式
数据DAT；音频WAV
录音
WAV格式；能录48kHz采样率的音频，录音时间可调，默认录音10s
环境条件
温度：-20°C~60°C ±2°C
湿度：20~80%RH +4.5%RH
存储容量
32GByte U盘；至少可储存达14k组数据
电源
电池供电：可充电锂电池；工作时间：约8h；电池保护：当5min内无操作时LCD背光关闭。电池电量低于5%时系统发出蜂鸣声，应及时保存数据并关机充电。
包装体积
230x240x180(mm)
主要重量
手持检测机：0.4kg
分析主机：0.215kg
